Separadores de Gas-Líquido

Separadores Ciclónicos Gas-Líquido

Sigra suministra separadores ciclónicos de gas-líquido que son capaces de controlar materia particulada en la corriente de líquido. Son dispositivos de bajo costo, compactos y de alto caudal que están diseñados para separar una corriente de gas que contenga una baja fracción de líquido o una corriente líquida que contenga una fracción de gas y finos o arena.

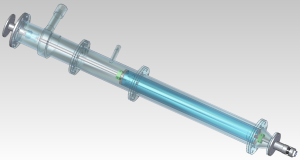

Cyclonic Separator
Cyclonic Separator

Aunque estos separadores están diseñados principalmente para el mercado de gas de vetas de carbón, que pueden fabricarse fácilmente para controlar otras corrientes de gas/líquido.

Para las aplicaciones de gas de vetas de carbón, estos separadores ciclónicos se caracterizan por tener dos entradas. La superior es para la corriente de gas que contiene gotas de agua, mientras que la inferior está conectada a la línea de la bomba, que es la que cabe esperar que produzca gas y finos de carbón. La acción ciclónica separa las corrientes en gas y agua. Esta última puede contener materia particulada (finos / arenas).

Dentro del separador hay una flotación axial que controla una válvula de gas en la parte superior y una válvula de líquido en la parte inferior del separador. La válvula de líquido se cierra si el nivel de líquido en el separador alcanza un nivel bajo para evitar la pérdida de gas en la toma de líquido. La válvula de gas está completamente abierta cuando se cierra la válvula de líquido, pero si el nivel de líquido en el separador alcanza un nivel elevado, se cierra con el fin de impedir la entrada de líquido en la línea de gas. La rotación constante del flotador mueve un agitador en el eje principal que evita que cualquier materia particulada se sedimente y bloquee la salida de líquido.

El separador tiene la capacidad de controlar un flujo de líquido en la corriente de gas que puede ser de varios puntos porcentuales y puede llegar en forma de bala. El flujo de gas en la corriente de líquido puede alcanzar hasta el 15 %.

La elección exacta de boquillas para los separadores dependerá de los flujos previstos; sin embargo, en la siguiente tabla figura una indicación de los rangos de flujo máximo para cada tipo de dispositivo.

La presión nominal normal de trabajo de los separadores es de 1,0 MPa, pero esto se puede cambiar al fabricar unidades de tubería más pesada.
